UDS1100 / UDS1100-PoE 外接式设备服务器



外接式设备服务器 UDS1100 - Serial Ethernet Converter 只需要几分钟, 就把任何设备网络化 通过以太网, 存取和监控设备 用快速可靠的以太网取代 PCs 和 modem 电话线 通过 Lantronix DeviceInstaller? 软件快速安装和配置. 可通过 HTTP, DHCP, Telnet, 串口和工具软件 支持 RS232, RS422 和 RS485 通讯 支持符合环保的 RoHS 和 WEEE 标准 细小的体积, 可以放在任何地点 拥有 TruPort? Com port 控制技术 (UDS2100) 备有以太网供电 Power over Ethernet (PoE) 型号

产品描述：

通过网络, 远程监控, 管理和分享设备

我们的设备联网技术增强了 M2M (machine to machine) 机器间的通讯. UDS 设备服务器产品系列让用户可以通过互联网连接, 管理和控制几乎任何有串口的设备.

有了 UDS1100, 任何设备都可以在几分钟内连到以太网上! 这单口的设备服务器是一个快速, 简单和经济的方法通过网络远程管理现有的设备.

延伸串联通讯到达全球

我们网络化设备的方法对被连接的设备和软件来说是完全透明的, 你不需要改变你工作的方法. 利用 "serial tunneling" 串口隧道的方法, UDS1100 把串联数据打包, 在以太网上传输. 串口隧道有两种连接方法:

利用 Lantronix 提供的 Com Port Redirector? 软件, 基于 Windows? 的没有网络功能的设备应用程式可以通过串口和网络上连着 UDS1100 的设备通讯.

把两部 UDS1100 设备服务器配置成自动和对方通讯, 制造了一条能穿越全世界的虚拟串口连线.

内置的网页服务器让用户可以通过浏览器存取和配置 UDS1100.

通过 Lantronix 的开发工具, 用户可以建立自订网页, 通过 UDS1100 建立独有的应有. 底板上的 Flash 内存提供未来系统软体升级的空间, 也让不需维护的 nonvolatile 网页存储使用.

容易安装, 配置和使用

UDS1100 可以通过本地串口配置, 也可以通过 Telnet 或者浏览器进行远程配置. 内含的 DeviceInstaller? 基于 Windows 的配置软件简化了安装, 提供轻易的方法去:

配置 IP 地址 和其他网络参数

下载自订网页

启动设备服务器基于网页的配置功能

Ping 或者查询网络上已连接的设备

查询指定的设备数据档

系统软体升级

调制解调器 Modem 的替代品

在虚拟调制解调器状态下, UDS 可以取代拨号连线的调制解调器. 它从串口接收调制解调器的 AT 命令. 然后建立到远端设备的网络连线, 利用了网络资源和带宽, 也节省了调制解调器和电话线的费用. PoE 版本让你利用以太网供电, 不需要铺垫电源线.

在 TruPort 技术下全面的 Com Port 串口控制

包含在 Com Port Redirector 软件里, TruPort? 技术让基于 Windows 的应用可以存取和控制 UDS1100 上的串口, 就像是 PC 上本地的串口一样. 应用程式可以检测和控制在 UDS1100串口上的硬件 pins, 也可以存取串口的缓冲区, 拥有全面的控制. 这让舊有的本地设备应用程式可以无缝地用作跨越地域的远程控制上.

功能与规格

串口界面

界面 :软件可选 RS232, RS422 或 RS485 (支持 2/4 线)

接头：1个 DB25F DCE 串口

数据传输速率: 软件可选从 300 至 230 KBaud

串口格式

字元:7 或 8 数据位元

奇偶位元:   奇, 偶, 无

停止位元:   1 或 2

流量控制

调制解调器控制:CTS/RTS (硬件)

流量控制:   XON/XOFF (软件)

网络界面

界面:10Base-T/100Base-TX 以太网口

软件可选以太网速率 10/100/自动

软件可选 半工/全工/自适应

接头:RJ45

标准:ARP, UDP, TCP, ICMP, Telnet, TFTP, AutoIP, DHCP, HTTP, SNMP TCP, UDP, 和 Telnet, TFTP

状态指示灯 (LED)

电源, 10/100 连接/活动指示 (绿)

错误 (红)

状态 (绿)

状态 (绿) 处理器

CPU:Lantronix DSTNI-EX 48 MHz

内存:256 KB zero wait state SRAM, 2 MB Flash

管理界面

Lantronix DeviceInstaller GUI, 串口登入, SNMP, Telnet 登入, HTTP

电源

UDS1100:

9-30 VDC 或 9-24 VAC - 圆形接头 (1.5 Watts 最大电耗)

9-30 VDC - DB25F 串联界面

UDS1100-PoE

以太网供电 Powered over Ethernet 符合 802.3AF 标准

环境参数

操作温度:   0° 至 60° C (32° 至 140° F)

存储温度:   -40° 至 85° C (-40 至 185° F)

认证标准

UL, CSA, FCC, CE, TUV, CTick, VCCI

软件

基于 Windows? 98/ME/NT/2000/XP 的 DeviceInstaller 配置软件, Com Port Redirector? 软件和相应工具

包装

材料:金属外壳, 挂墙配件集成; 可选的 35 mm DIN-rail 上轨配件

大小: (长x宽x高) 9.0 x 6.4 x 2.3 厘米 (3.5 x 2.5 x 0.9 英寸)

重量:0.20 千克 (0.45 磅)

IP Rating 参数30

船远大小

大小: (长x宽x高) 35.5 x 17.1 x 7.6 厘米 (14 x 6.75 x 3 英寸)

重量:1.5 千克 (3.0 磅)

放射参数

FCC Part 15 Subpart B Class A  辐射量 30MHz – 1000MHz

ICES-003 Issue 4 February 2004 Class A  辐射量 30MHz – 1000MHz

AS/NZS CISPR 22: 2004 Class A 辐射量 30MHz – 1000MHz

EN55022: 1998 + A1: 2000 + A2: 2003 Class A 辐射量 30MHz – 1000MHz

VCCI V-3/2005.04 Class A  辐射量 30MHz – 1000MHz

EN61000-3-2: 2000 Class A Harmonic Current Emissions

EN61000-3-3: 1995 + A1: 2001 Fluctuations and Flicker

Immunity

EN55024: 1998   +A1: 2001 +A2: 2003

IEC_61000-4-2: 1995  ESD 8kV Air Discharge (Direct), 4kV Contact Discharge (Direct/Indirect)

IEC_61000-4-3: 1995  Radiated Immunity 3.0V/m, 1KHz AM Sine Wave at 80%

IEC_61000-4-4: 1995  EFT/Burst 1.0kV Power Lines, 0.5kV I/O Lines

IEC_61000-4-5: 1995  Surge Immunity 1.0kV Common Mode, 1.0 kV Differential Mode

IEC_61000-4-6: 1996  Conducted Immunity 3.0 Vrms, 80% AM Modulated (1KHz)

IEC_61000-4-8: 1993  Magnetic Field Immunity 50Hz 1.0 Arms/m

IEC_61000-4-11: 1994 Voltage Dips and Interrupts (>95%,0.5 periods), (30%,25 periods), (>95%,250 periods)

Isolation 隔离参数

设计上对 transients 和 ESD 进行保护, 可在苛刻的环境下远行.

串口:15 kV ESD 保护 - RS232 和 RS422/485 收发器

电源输入:   最高不重复 600 W 10/100 usec pulse 保护, 防止电压上的 transient

以太网网口:1500 VAC 隔离, shielded with shield connected to chassis ground for signal integrity and ESD protection

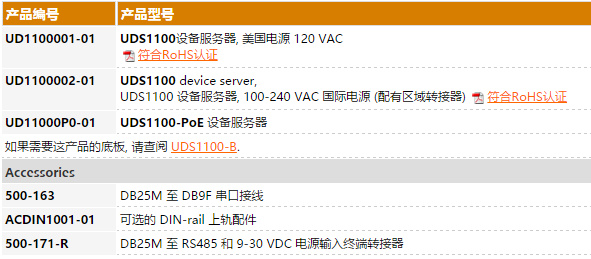

订购信息：                             咨询邮箱：gd.jackchen@139.com
